实训目的

· 掌握OSPF、RIP多点双向重发布配置。

实训背景

一般来说一个组织或者一个跨国公司很少只使用一个路由协议,而如果一个公司同时运行了多个路由协议,或者一个公司和另外一个公司合并的时候两个公司用的路由协议并不一样,这个时候该怎么办呢?所以必须采取一种方式来将一个路由协议的信息发布到另外的一个路由协议里面去,这样,重发布的技术就诞生了。

ASBR(Autonomous System Boundary Router, 自治系统边界路由器)。ASBR位于OSPF自主系统和非OSPF网络之间,可以运行OSPF和另一路由选择协议(如RIP),把OSPF上的路由发布到其他路由协议上。

重发布的概念:

将一种路由选择协议获悉的网络告知另一种路由选择协议,以便网络中每台工作站能到达其他的任何一台工作站,这一过程被称为重发布。

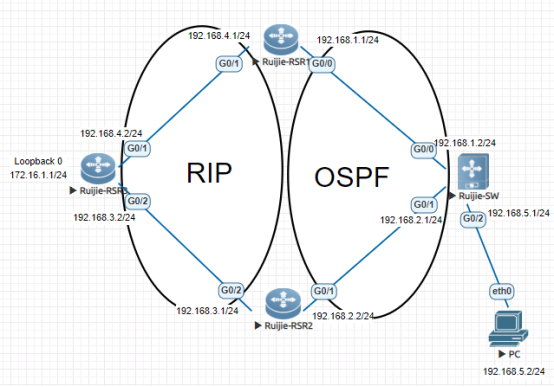

实训拓扑

实训所需设备:

环境:EVE-NG

设备:1台普通 PC,1台三层交换机,3台路由器

实训步骤

步骤1:基本配置。

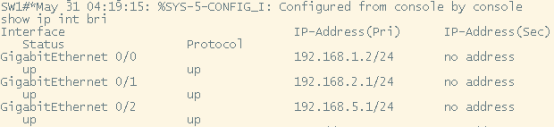

步骤2:全网基本IP地址配置。

步骤3:全网路由配置。

R1:

R1(config)#router ospf 1
R1(config-router)#network 192.168.1.0 0.0.0.255 area 0
R1(config-router)#network 192.168.4.0 0.0.0.255 area 0
R1(config-router)#exit
R1(config)#

R2:

R2(config)#route ospf 1
R2(config-router)#network 192.168.2.0 0.0.0.255 area 0
R2(config-router)#network 192.168.3.0 0.0.0.255 area 0
R2(config-router)#exit
R2(config)#

SW1:

SW1(config)#route ospf 1
SW1(config-router)#network 192.168.1.0 0.0.0.255 area 0
SW1(config-router)#network 192.168.2.0 0.0.0.255 area 0
SW1(config-router)#network 192.168.5.0 0.0.0.255 area 0
SW1(config)#
SW1(config-router)#exit

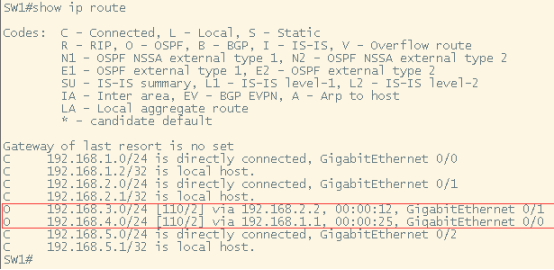

配置完OSPF后,在SW1上查看路由表。如下图所示,说明已经通过ospf学习到路由。

SW1#show ip route

步骤4:R1、R2、R3配置RIP。

R1:

R1(config)#route rip
R1(config-router)#version 2
R1(config-router)#no auto-summary
R1(config-router)#network 192.168.1.0
R1(config-router)#network 192.168.4.0
R1(config-router)#exit
R1(config)#

R2:

R2(config)#route rip
R2(config-router)#version 2
R2(config-router)#no auto-summary
R2(config-router)#network 192.168.2.0
R2(config-router)#network 192.168.3.0
R2(config-router)#exit
R2(config)#

R3:

R3(config)#route rip
R3(config-router)#version 2
R3(config-router)#no auto-summary
R3(config-router)#network 192.168.3.0
R3(config-router)#network 192.168.4.0
R3(config-router)#network 172.16.1.0
R3(config-router)#exit
R3(config)#

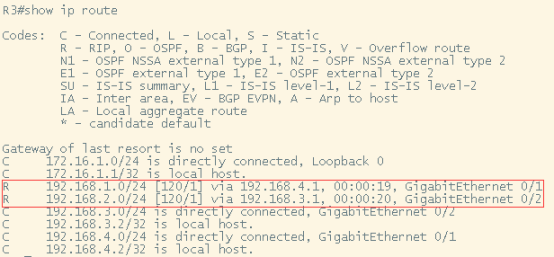

配置完RIP后,在R3上查看路由表。如下图所示,说明已经通过RIP学习到路由。

R3#show ip route

步骤5:路由多点双向重分布
1.在ASBR路由器上将RIP路由重分发进OSPF。

R1:

R1(config)#route ospf 1
R1(config-router)#redistribute rip subnets
R1(config-router)#exit
R1(config)#

R2:

R2(config)#route ospf 1
R2(config-router)#redistribute rip subnets
R2(config-router)#exit
R2(config)#
2.在ASBR路由器上将OSPF路由重分发进RIP。

R1:

R1(config)#route rip
R1(config-router)#redistribute ospf 1
R1(config-router)#end
R1#

R2:

R2(config)#route rip
R2(config-router)#redistribute ospf 1
R2(config-router)#end
R2#

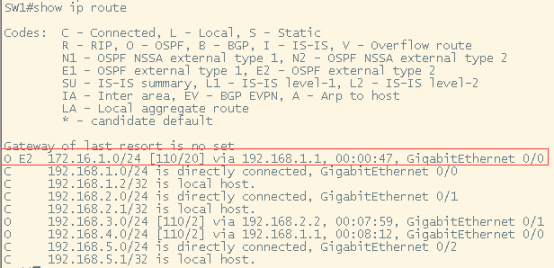

3.配置完成后在交换机SW1上查看是否学习到了重分布的路由,即R3的Loopback 0地址。
SW1#show ip route

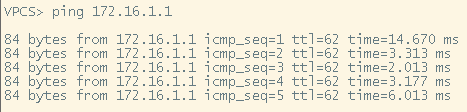

验证全网通
