透明代理的旁路由实现、原理和常见的误区

博主： jyhuang158
发布时间：2024 年 03 月 09 日
1814 次浏览
暂无评论
3275字数
分类：技术

首先介绍旁路由是什么，旁路由也叫旁路网关，比较典型的架构是通过一个单网口的设备（N1盒子、开发板等）接入主路由，然后在主路由的的DHCP选项里将LAN口网关设置为该设备的IP（也就是所谓的“网关互指”，其实根本就没有互指，主路由的网关依然是原来的网关，只是接入主路由的设备的网关变成了旁路由），流量经由该设备分流，实现科学研究的目的。

**提醒，使用旁路由时必须关闭主路由的硬件加速，否则会出现各种各样的问题！！！**

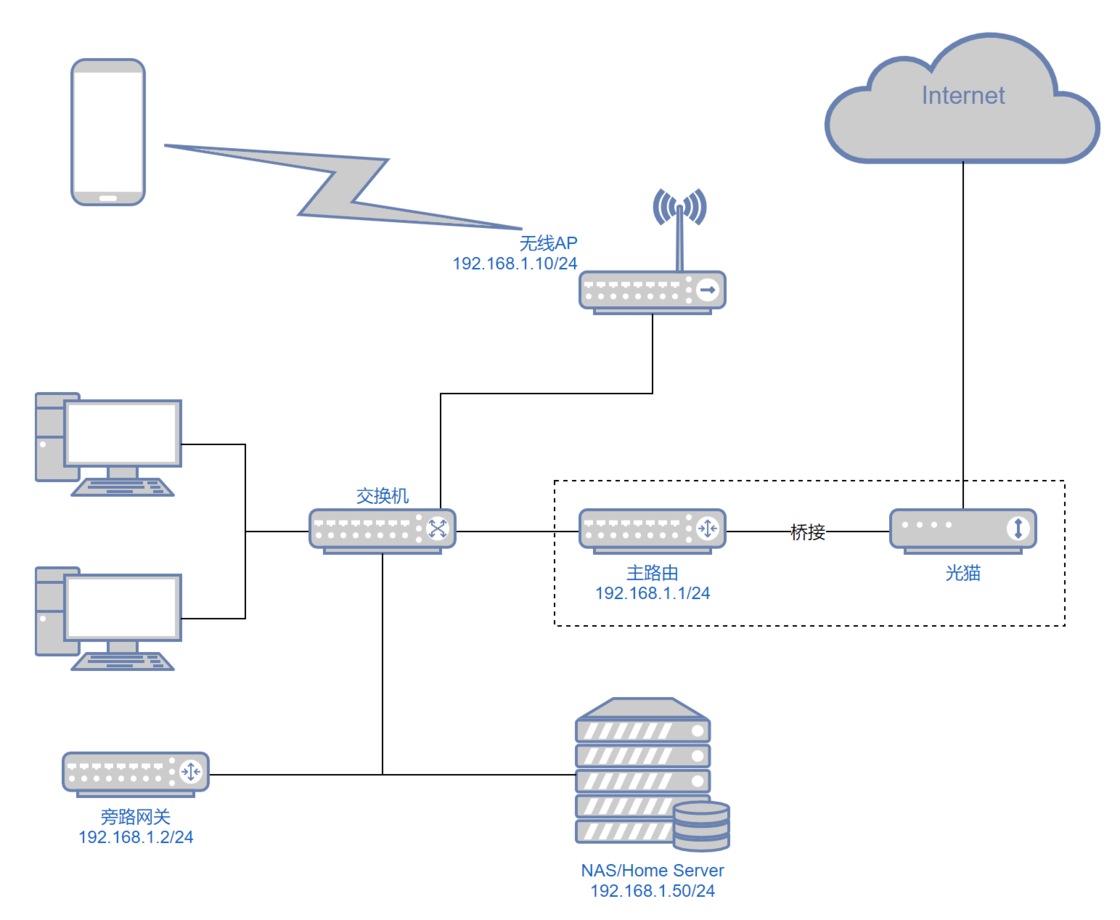

具体的网络拓扑如下图所示。

![](https://cdn.gta5pdx.cn/usr/uploads/2024/03/1959196470.png)

（图片来自： [Openwrt 作为旁路网关（不是旁路由、单臂路由）的终极设置方法，破解迷思 - 少数派 (sspai.com)  ](https://sspai.com/post/68511 "Openwrt 作为旁路网关（不是旁路由、单臂路由）的终极设置方法，破解迷思 - 少数派 (sspai.com)")）

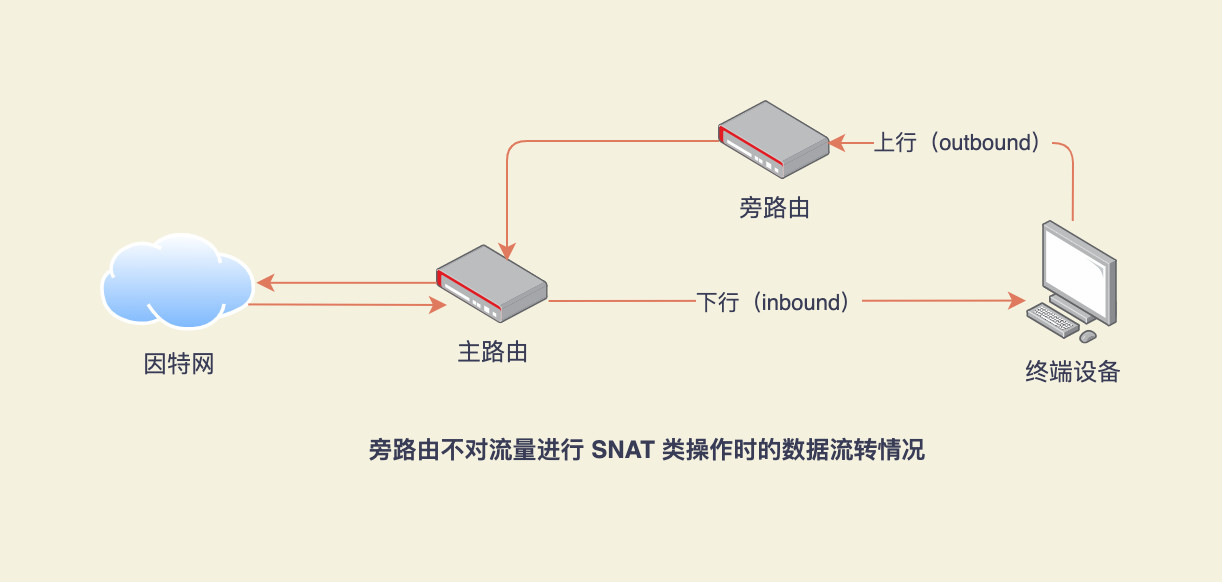

再分析流量的走向，在**理想情况**下，我们会有下图的流量走向。

![请输入图片描述](https://cdn.gta5pdx.cn/usr/uploads/2024/03/3895913796.png)

（图片来自： [旁路由的原理与配置一文通 - Eason Yang’s Blog  ](https://easonyang.com/posts/transparent-proxy-in-router-gateway/ "旁路由的原理与配置一文通 - Eason Yang’s Blog")）

可是事实真的如此么？其实不然，要达到这种理想情况，目前大部分的教程给出的方法都多多少少存在的问题，实际上的网络走向不会是这样，下行流量也会经过旁路由，导致跑国内 speedtest 的时候旁路由的利用率暴涨。可以用 htop 或者 btop观察到这一点。

造成这种情况的有两种原因：

1. 在旁路由上进行了SNAT，导致所有的连接都必须经过旁路由，即`iptables -t nat -I POSTROUTING -j MASQUERADE`规则
2. 透明代理的实现原理决定了实现透明代理必须将两条TCP流拼接在一起（UDP未验证，不是本文的重点），这样所有的连接都也必须经过旁路由

第一点的情况比较常见，其实也是情有可原，因为如果不在旁路由上开启SNAT，很可能主路由对流量的处理会出现问题，即：不开启透明代理的情况下无法访问WAN区域的主机。

造成此情况的原因有以下：

* 由于主路由设置了`net.bridge.bridge-nf-call-*tables = 1`，导致无线流量未被正确的NAT，此时有线网络可以正常访问WAN区域的主机。原因见： [关于旁路由设置后，主路由WIFI无法上网的问题_旁路由作为网关不能上网_锦夏挽秋的博客-CSDN博客 ](https://blog.csdn.net/qq1337715208/article/details/122271608 "关于旁路由设置后，主路由WIFI无法上网的问题_旁路由作为网关不能上网_锦夏挽秋的博客-CSDN博客")
* 未开启IP转发，即`net.ipv4.ip_forward = 0`，导致旁路由在收到其他设备发送的数据包时不会转发给主路由。原因见： [networking - What exactly happens when I enable net.ipv4.ip_forward=1? - Unix &amp; Linux Stack Exchange ](https://unix.stackexchange.com/questions/673573/what-exactly-happens-when-i-enable-net-ipv4-ip-forward-1 "networking - What exactly happens when I enable net.ipv4.ip_forward=1? - Unix & Linux Stack Exchange")
* 开启了IP转发，但是主路由认为该数据包不合法，或对该数据包的处理不正确，因为旁路由的MAC对应了多个来源地址，建议使用Openwrt，不过这种情况比较少见

接下来说说第二点，即在正确设置了上面的内核参数的情况下，为什么下行流量还是会经过旁路由。

为了证明这一点，我们需要了解透明代理的原理：

简单来说，透明代理就相当于DNAT，其将流量重定向到本地的服务，由本地的服务再发起真正的连接，然后其将两条连接拼在一起，起到了中间人的作用。

C语言示例：

```c
#include <arpa/inet.h>

#include <sys/types.h>

#include <sys/socket.h>

#include <linux/netfilter_ipv4.h>

#include <stdio.h>

#include <stdlib.h>

#include <string.h>

#include <unistd.h>

#include <signal.h>

#define PORT 12345

#define ADDR "127.0.0.1"

#define BUFFER_SIZE 4096

# 设置策略路由

ip rule add fwmark 1 table 100

ip route add local 0.0.0.0/0 dev lo table 100

# PREROUTING

iptables -t mangle -N V2RAY

iptables -t mangle -A V2RAY -d 127.0.0.1/32 -j RETURN # 透明代理响应局域网（本机）的请求

iptables -t mangle -A V2RAY -d 192.168.0.0/16 -j RETURN # 透明代理响应局域网（本机）的请求

iptables -t mangle -A V2RAY -p tcp -j TPROXY --on-port 12345 --tproxy-mark 1 # 给 TCP 打标记 1，转发至 12345 端口

iptables -t mangle -A PREROUTING -j V2RAY # 应用规则

# OUTPUT

iptables -t mangle -N V2RAY_MASK

iptables -t mangle -A V2RAY_MASK -j RETURN -m mark --mark 0xff    # 直连 SO_MARK 为 0xff 的流量，此规则目的是避免代理本机(网关)流量出现回环问题

iptables -t mangle -A V2RAY_MASK -p tcp -j MARK --set-mark 1   # 给 TCP 打标记，重路由

iptables -t mangle -A OUTPUT -j V2RAY_MASK # 应用规则

void forward_data(int from_sock, int to_sock)

{

char buffer[BUFFER_SIZE];

ssize_t bytes_read;

while ((bytes_read = read(from_sock, buffer, sizeof(buffer))) > 0)

{

ssize_t bytes_written = write(to_sock, buffer, bytes_read);

if (bytes_written <= 0)

{

perror("write");

break;

}

close(from_sock);

close(to_sock);

}

void handle_client(int client_sock, struct sockaddr_in client_addr)

{

int server_sock;

struct sockaddr_in intended_dest_addr;

socklen_t dest_addr_len = sizeof(intended_dest_addr);

server_sock = socket(AF_INET, SOCK_STREAM, 0);

if (server_sock == -1)

{

perror("error creating server socket");

close(client_sock);

return;

}

// set so_mark

int mark = 0xff;

setsockopt(server_sock, SOL_SOCKET, SO_MARK, &mark, sizeof(mark));

getsockname(client_sock, (struct sockaddr *)&intended_dest_addr, &dest_addr_len);

// REDIRECT mode:

// getsockopt (client_fd, SOL_IP, SO_ORIGINAL_DST, &intended_dest_addr, &dest_addr_len);

printf("they think they're talking to %s:%d\n",

inet_ntoa(intended_dest_addr.sin_addr),

ntohs(intended_dest_addr.sin_port));

if (connect(server_sock, (struct sockaddr *)&intended_dest_addr, dest_addr_len) == -1)

{

perror("error connecting to destination server");

close(client_sock);

close(server_sock);

return;

}

// Create separate threads or processes to handle data forwarding in both directions

if (fork() == 0)

{

forward_data(client_sock, server_sock);

exit(0);

}

if (fork() == 0)

{

forward_data(server_sock, client_sock);

exit(0);

}

exit(0);

}

int main(void)

{

signal(SIGCHLD, SIG_IGN); // kernel reap the exited child

int listener_fd = socket(AF_INET, SOCK_STREAM, 0);

int value = 1;

setsockopt(listener_fd, SOL_IP, IP_TRANSPARENT, &value, sizeof(value)); // 允许发送来源地址非本机的数据报

struct sockaddr_in name;

name.sin_family = AF_INET;						 // TCP

name.sin_port = htons(PORT);					 // 本地监听端口

inet_pton(AF_INET, ADDR, &name.sin_addr.s_addr); // 绑定的IP地址

if (bind(listener_fd, (struct sockaddr *)&name, sizeof(name)) < 0)

perror("bind failed");

if (listen(listener_fd, 10) < 0)

perror("listen failed");

printf("now TPROXY-listening on %s:%d", ADDR, PORT);

printf("...\nbut actually accepting any TCP SYN with dport 80, regardless of"

" dest IP, that hits the loopback interface!\n\n");

while (1)

{

struct sockaddr_in client_addr;

socklen_t client_addr_len = sizeof(client_addr);

int client_fd = accept(listener_fd, (struct sockaddr *)&client_addr,

&client_addr_len);

pid_t pid = fork();

if (pid < 0)

{

perror("Error forking");

exit(1);

}

else if (pid == 0)

{

printf("accepted socket from %s:%d; ", inet_ntoa(client_addr.sin_addr),

ntohs(client_addr.sin_port));

puts("handling requst");

handle_client(client_fd, client_addr);

}

```

测试：

```apache
➜  ~ sudo ./transparent_proxy

now TPROXY-listening on 127.0.0.1:12345...

but actually accepting any TCP SYN with dport 80, regardless of dest IP, that hits the loopback interface!

accepted socket from 192.168.204.134:49852; handling requst

they think they're talking to 1.1.1.1:80

```

```html
➜  ~ curl 1.1.1.1

<html>

<head><title>301 Moved Permanently</title></head>

<body>

<center><h1>301 Moved Permanently</h1></center>

<hr><center>cloudflare</center>

</body>

</html>

```

旁路由真机验证：

使用 [https://10000.gd.cn/ ](https://10000.gd.cn/ "https://10000.gd.cn/") 测速，bashtop可以看到跑满流量。

![请输入图片描述](https://cdn.gta5pdx.cn/usr/uploads/2024/03/748045925.png)

解决办法：

使用ipset前置分流，对于大陆IP的流量直接由内核转发，不流入透明代理。

```bash
#!/bin/bash

# parse the arguments

for i in "$@"; do

case $i in

--transparent-type=*)

TYPE="${i#*=}"

shift

;;

--stage=*)

STAGE="${i#*=}"

shift

;;

--v2raya-confdir=*)

CONFDIR="${i#*=}"

shift

;;

-*|--*)

echo "Unknown option $i"

shift

;;

esac

done

# print $TYPE, $STAGE and $CONFDIR

echo "Transparent Type = ${TYPE}"

echo "Stage            = ${STAGE}"

echo "Config Directory = ${CONFDIR}"

if [ "$STAGE" == "post-stop" ]; then

#清除规则

echo "chnroute: purging rules"

iptables -t nat -D TP_RULE  -m set --match-set chnroute dst -j RETURN 2>/dev/null

exit 0

elif [ "$STAGE" == "post-start" ]; then

echo "chnroute: adding rules"

sleep 1

#创建规则

iptables -t nat -I TP_RULE  -m set --match-set chnroute dst -j RETURN 2>/dev/null

```

创建ipset：

```bash
#!/usr/bin/env bash

set -ex

GREEN='\033[0;32m'

NC='\033[0m'

CHNROUTE_URL="http://ftp.apnic.net/apnic/stats/apnic/delegated-apnic-latest"

echo -e "${GREEN}>>> downloading chnroute...${NC}"

curl -L -o cn.zone.raw $CHNROUTE_URL

if [[ -e "cn.zone.raw" ]]; then

# create ipset set

ipset -q create chnroute hash:net || true

ipset create chnroute_new hash:net

# parse chnroute file, add to temp set

awk -F\| '/CN\|ipv4/ { printf("%s/%d\n", $4, 32-log($5)/log(2)) }' cn.zone.raw > cn.zone

cat cn.zone | xargs -I ip ipset add chnroute_new ip

# swap old and new set

ipset swap chnroute_new chnroute

ipset destroy chnroute_new

echo -e "${GREEN}>>> update chnroute done!!!${NC}"

rm cn.zone.raw

else

echo "download chnroute file failed!!!"

```

最后修改：2024 年 03 月 09 日
