实训目的

· 路由设备IPv6静态路由配置。

实训背景

静态路由是指由用户或网络管理员手工配置的路由信息。当网络的拓扑结构或链路的状态发生变化时,网络管理员需要手工去修改路由表中相关的静态路由信息。静态路由信息在缺省情况下是私有的,不会传递给其他的路由器。当然,网管员也可以通过对路由器进行设置使之成为共享的。静态路由一般适用于比较简单的网络环境,在这样的环境中,网络管理员易于清楚地了解网络的拓扑结构,便于设置正确的路由信息。

实训拓扑

实训所需设备:

环境:Cisco Packet Tracer 8.0
设备: 2台PC,2台路由器

实训步骤

步骤1:基本配置。

R1:

Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#hostname R1
R1(config)#int g0/0/1
R1 (config-if)#no shutdown
R1 (config-if)#ipv6 address 2001::1/64
R1 (config-if)#ipv6 enable
R1 (config-if)#exit
R1 (config)#int g0/0/0
R1 (config-if)#no shutdown
R1 (config-if)#ipv6 address 2003::1/64
R1 (config-if)#ipv enable
R1 (config-if)#exit
R1 (config)#ipv6 unicast-routing  //开启转发单播IPv6分组功能
R1 (config)#ipv6 route 2002::/64 2003::2  //静态路由配置,目标网段200::/64,下一跳2003::2

R2:

Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#hostname R2
R2(config)#int g0/0/0
R2(config-if)#no shutdown
R2(config-if)#ipv6 address 2003::2/64
R2(config-if)#ipv6 enable
R2(config-if)#exit
R2(config)#int g0/0/1
R2(config-if)#no shutdown
R2(config-if)#ipv6 address 2002::1/64
R2(config-if)#ipv enable
R2(config-if)#exit
R1 (config)#ipv6 unicast-routing
R1 (config)#ipv6 route 2001::/64 2003::1

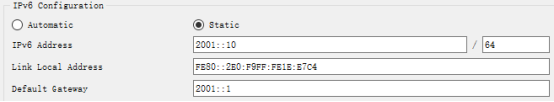

步骤2:配置PC1、PC2的IP地址。

步骤3:测试验证,使用PC1去ping PC2。
